一、產品介紹
風電場氣象監測聲波雷達采用有源相控陣列 ，利用湍流后向散射聲波的多普勒效應計算風速、風向，可完美替代傳統測風塔系統，根據所選型號不同可測量 10m～400m 高度的風速、風向、垂直氣流和溫度、濕度、大氣壓力等氣象信息。 SA 型雷達可應用于陸地風資源評估、風功率預測、風電場運營管理、大氣物理研究、風切變預警及其他定制化風向、風速測量場景。
聲波雷達系統結構 ：主要由聲波測風雷達、大氣溫濕壓傳感器、氣象站、配電柜、防護罩共五部分組成 ，如圖 1 所示。
圖 1 SA 型雷達系統組成示
二、主要性能與技術參數
指標名稱 | 具體描述 |
產品重量 | <30 kg |
產品尺寸 | <690mm×420 mm×490 mm |
工作電壓 | 220VAC 50Hz |
平均功耗 | 50-100W（視設備是否加熱而定） |
IP 防護等級 | 艙內設備： IP65 艙外設備： IP66 |
工作環境 | -40℃ ~ +60℃工作溫度 ，最高 100%相對濕度 |
儲存環境 | -50℃ ~ +70℃儲存溫度 ，最高 100%相對濕度 |
內部檢測信息 | 微波接收能量、微波部件溫度、 內部溫濕度、姿態角 |
環境適應性 | 全天候均可正常工作，防雨，防雷，防塵，防水，抗冰凍（抗雨 0.8mm/min，防沙塵，抗雪 80CM， 抗落葉,防覆冰厚度 20cm） |
最大探測層數 | 10 米/層可設置 |
垂直分辨率 | 不小于 10m |
測量高度范圍 | 10-400（高度根據型號可選） |
探測周期平均時間 | 用戶可配置 1 ～10min |
數據采樣頻率 | 1Hz |
水平風精度 | 0.1m/s ，風速分辨率 0.1m/s |
垂直風精度 | 0.5m/s |
風向的精度 | 1°(@風速>2m/s) 風向分辨率 0.5° |
水平風范圍 | 0 ～75m/s |
垂直風范圍 | 0- ±15m/或者﹣ 7.5m/s- +7.5m/s |
溫度測量范圍(℃) | -40℃ ~ +60℃（地面） |
溫度測量精度(℃) | ≤±0.4℃ , 分辨率 0.1° |
氣壓測量范圍（hPa） | 150hPa ～1200hPa |
氣壓測量精度（hPa） | ≤±0.3hPa ，分辨率 0.1hpa |
濕度測量范圍（％RH） | 0% ～100%RH |
濕度測量精度(%) | ≤±3%RH,分辨率±0.3hPa |
數據接口 | 有線網絡 、串口 、4G |
通訊規約 | 支持 ftp 通訊協議、 Modbus 協議 |
三、 產品優勢
探測高度： 10-400m（根據型號選擇）
高精度：風速測量精度 0.1m/s，風向測量精度±1° 。
掃描方式齊全：多天線波束 360°全方位覆蓋掃描。
全天候適用：適合各種天氣，特別是雨霧、沙塵、雷暴和霜凍天氣工
作性能好，數據完整率＞99%。
高安全性：數據傳輸加密無泄漏 ，具備 GPS 定位及安全報警功能。
性價比高：安裝方便、穩定性好、免維護、壽命長、體積小 、功耗
低 ，適合轉場及建站。

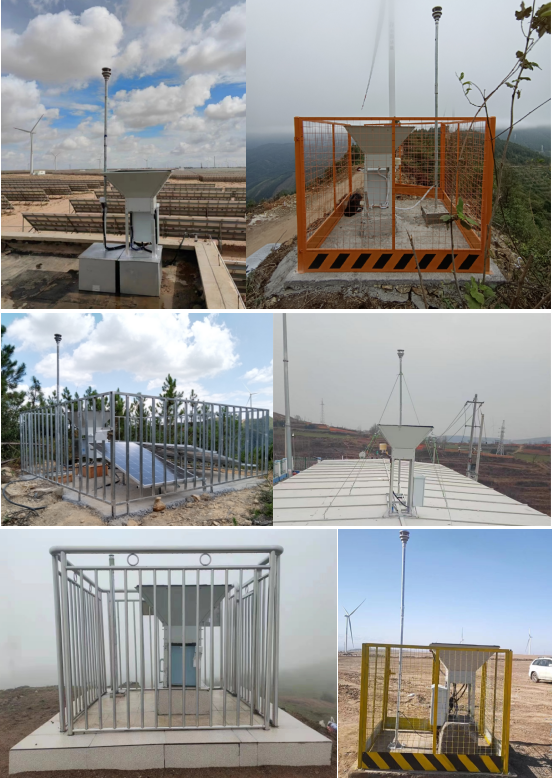

四、現場案例
